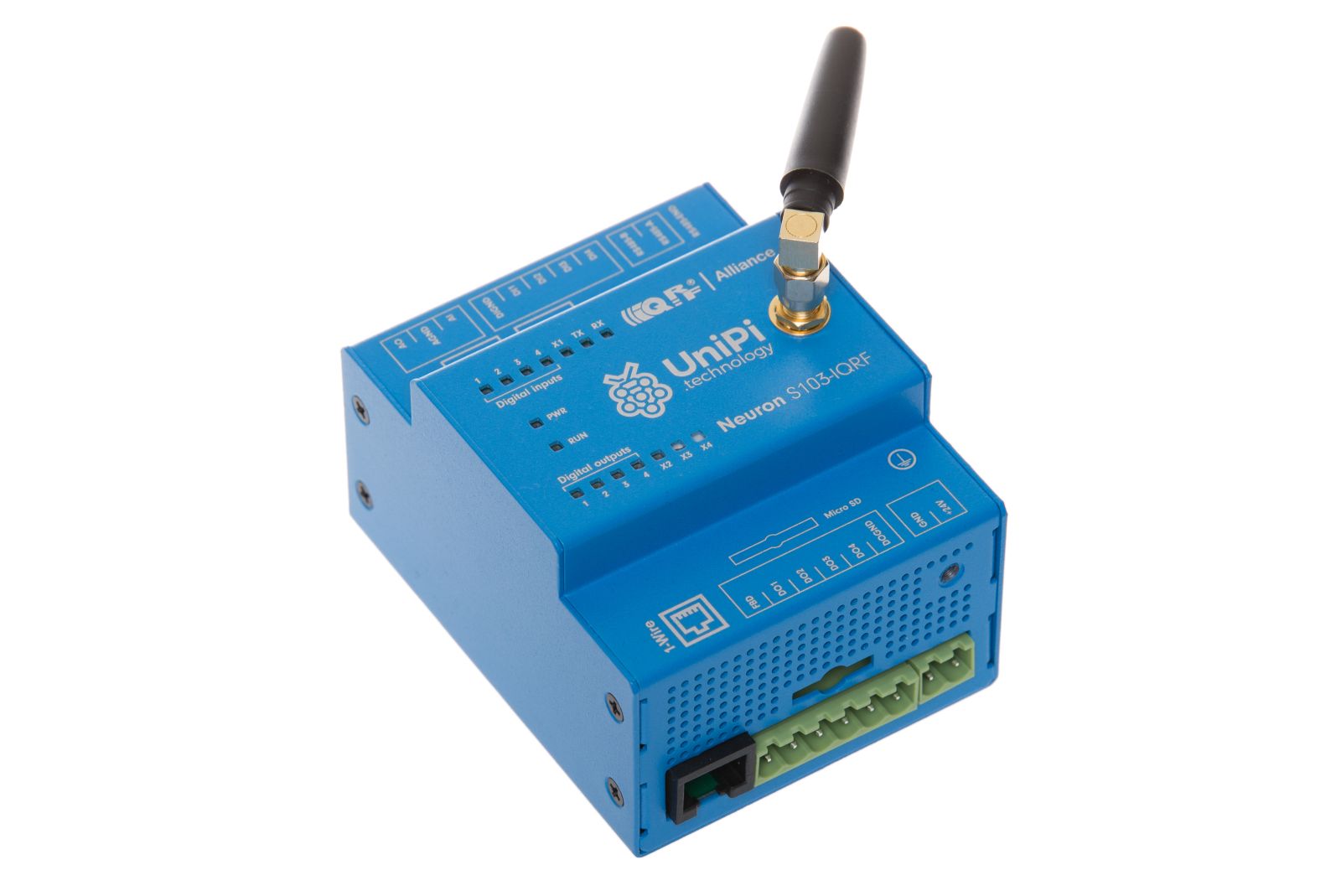

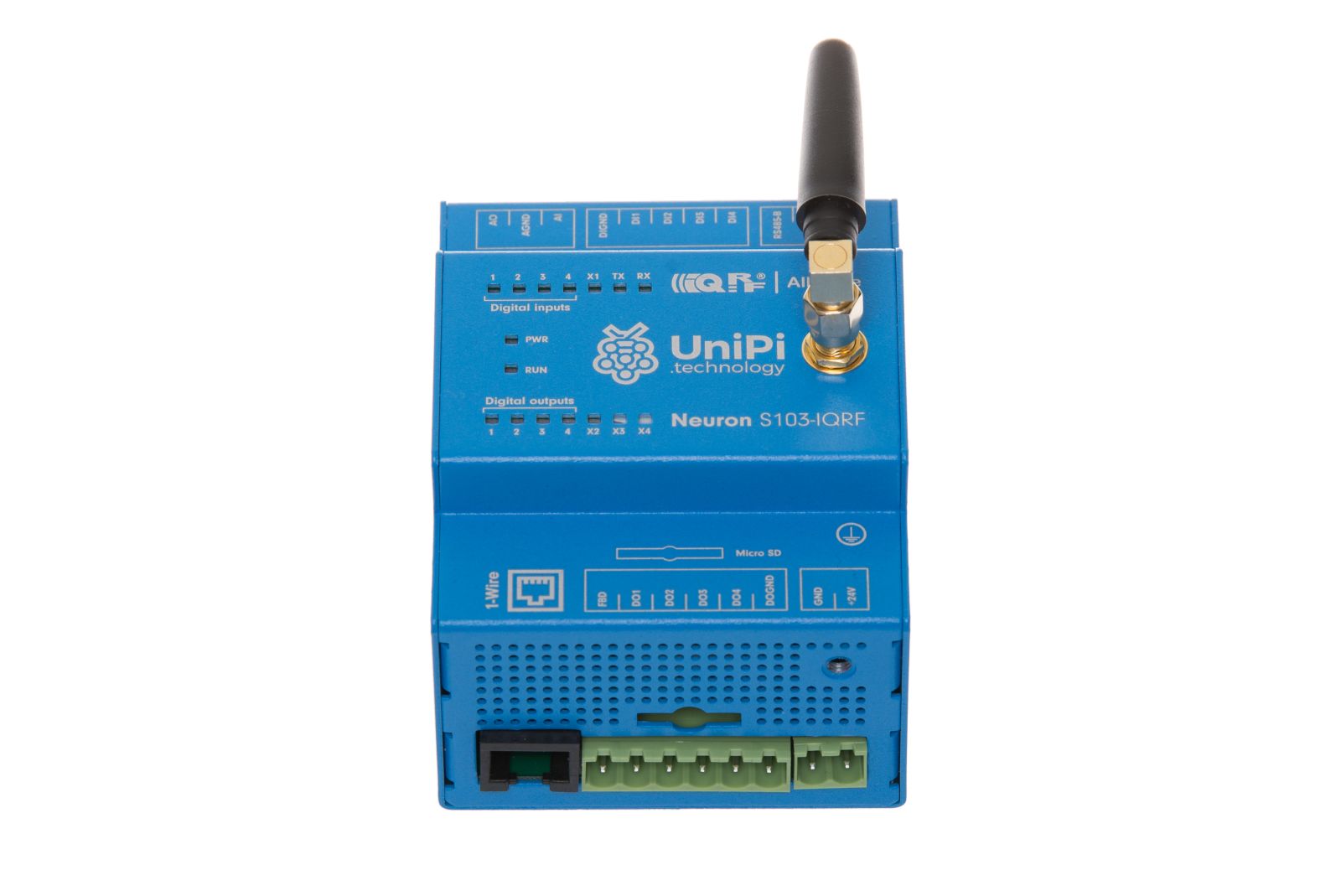

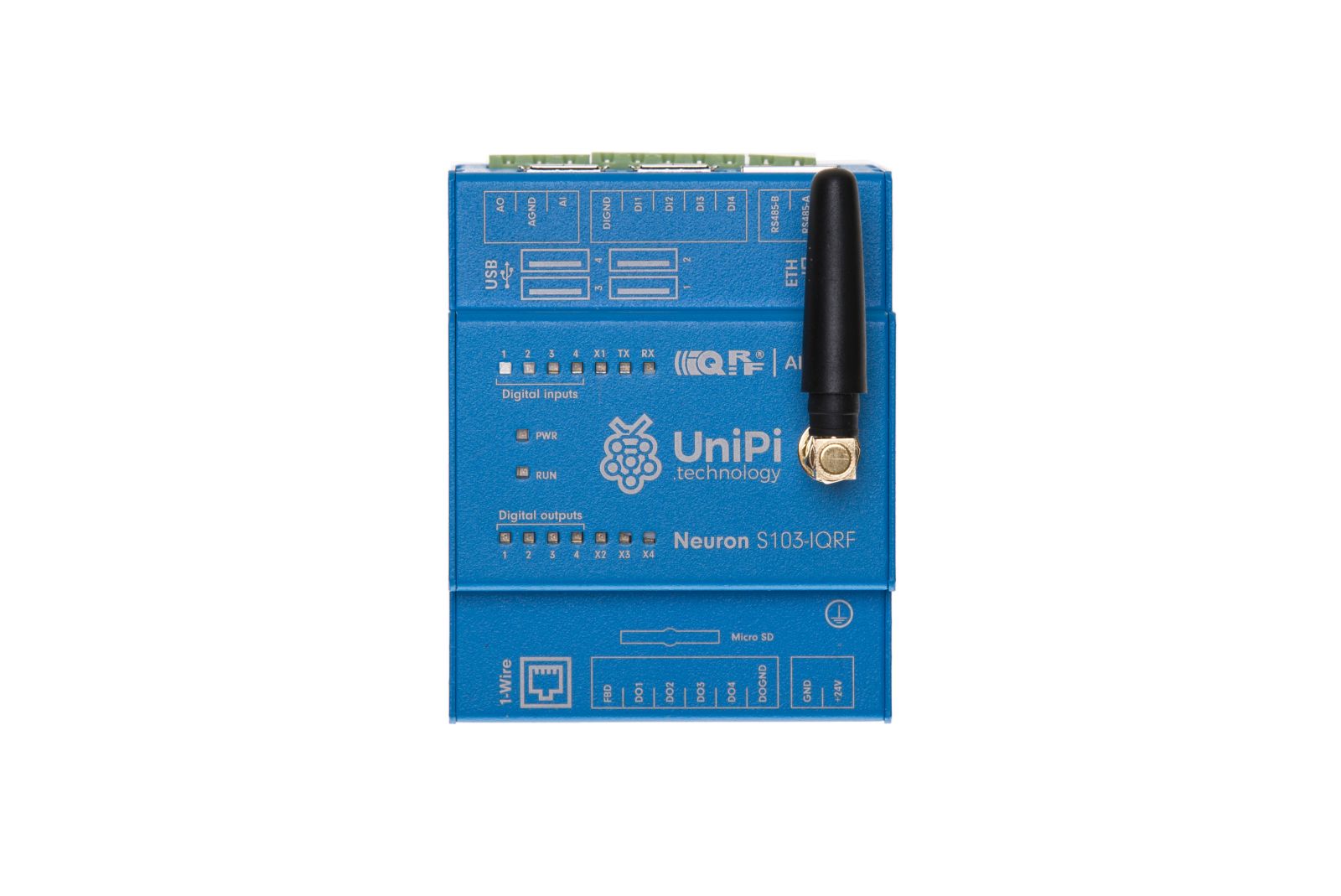

UniPi Neuron S103-IQRF
Този артикул вече не се предлага
UniPi Neuron S103-IQRFе специализиран вариант на основния модел S103, включващ TR-76D интелигентен IQRF трансмитер, позволяващ оперативна съвместимост с различни IQRF устройства.
UniPi Neuron S103-IQRFпритежава I / O архитектурата на основния модел S103, предлагащ комбинация от цифрови / аналогови входно / изходни модули и един порт RS485. За разлика от стандартния S103, обаче, S103-IQRF разполага с TR-76D смарт безжичен трансивер,, работещ на 868 или 916 MHz (може да бъде конфигуриран чрез съответния софтуер) и използващ безжичния стандарт IQRF Technology. Този стандарт използва високо надеждна безжична комуникация, излъчвана в под-гигахерцови ленти. Такава технология има две основни предимства - дълъг обхват на сигнала и ниска консумация на енергия. Благодарение на дългия обхват, потребителят не трябва да използва ретранслатори или базови станции, за да разшири обхвата на сигнала, а благодарение на използването на патентован протокол за мрежово прожектиране на Directed Flooding, комуникацията запазва надеждността си дори и в силно натоварена RF среда.
Трансивъра съдържа собствен микроконтролер и операционна система. Над OS слоя е възможно да се добави DPA слой, съдържащ предварително направени хардуерни профили. Те могат да се използват за бърза настройка на устройството за необходимата функционалност без допълнително програмиране. Ако е необходимо, има и възможност за добавяне на трети слой за персонализиране на поведението на устройството. Допълнителен open-source SDK може да се използва за конфигуриране на трансивъра за свързаност с други устройства.
Благодарение на 1 GB RAM и 1.2 GHz quad-core CPU, Neuron се нуждае от много малко време за реакция (т.е. забавяне между приемането на входния сигнал и изхода на сигнала) от приблизително 0,5 ms. Това дава на Neuron професионално ниво на представяне , компактно и достъпно поместен в стабилна алуминиева кутия.
Компонентите са покрити с трайно елоксидно алуминиево покритие, осигуряващо степен на защита IP20.
Размерът на модула е 4 DIN модула. В опаковката е включен държач за DIN шина.
Технически данни:
HDMI-png-ly0e
Възможни приложения:
UniPi Neuron устройствата могат да бъдат интегрирани чрез свързване с главния контролен блок посредством интерфейса Modbus. Modbus може да се използва за управление и интегриране на всяко устройство, поддържащо протокола.

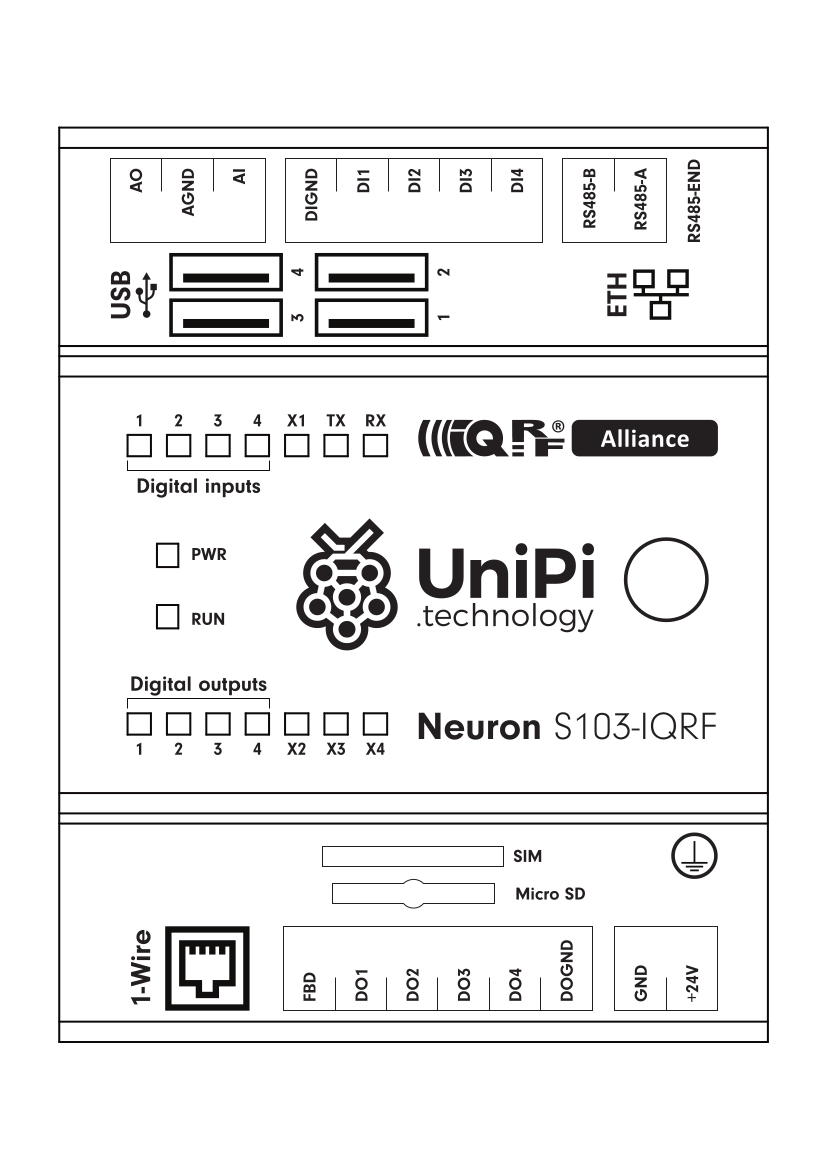

Кратко описание на входовете и изходите:
Цифровите входове (DI) приемат двоични стойности (0/1, включване / изключване, отворени / затворени и други) И са подходящи за свързване на превключватели, сензори за движение, магнитни брави на прозорци или врати и др.
Цифровите изходи (DO) могат да се използват за управление на устройства с двоично състояние, като например мълниезащитни превключватели, управление на прозорци, дистанционен контрол на врати и т.н.
Аналоговите входове (AI) се използват за приемане на 0-10V напрежение или 0-20mA токови сигнали.Те могат да се използват за четене на данни от съответните сензори, като термометри. Потребителят може да регулира входния режим чрез съответния софтуер за управление.
Аналоговите изходи (АО) се използват за управление на външни устройства като трипътни клапани или топлообменници чрез 0-10V напрежение или 0-20mA токови сигнали.
Релейните изходи (RO) са предназначени за превключване на устройства с две състояния чрез променливо или постоянно напрежение.Релетата могат да се използват за превключване на котли, бойлери, електрически двигатели или други по-силни релета. релетата на Neuron устройствата са проектирани за 5А максимален ток и 250V променливо / 30V постоянно напрежение.
Към сайта на производителя.
Трансивъра съдържа собствен микроконтролер и операционна система. Над OS слоя е възможно да се добави DPA слой, съдържащ предварително направени хардуерни профили. Те могат да се използват за бърза настройка на устройството за необходимата функционалност без допълнително програмиране. Ако е необходимо, има и възможност за добавяне на трети слой за персонализиране на поведението на устройството. Допълнителен open-source SDK може да се използва за конфигуриране на трансивъра за свързаност с други устройства.
Благодарение на 1 GB RAM и 1.2 GHz quad-core CPU, Neuron се нуждае от много малко време за реакция (т.е. забавяне между приемането на входния сигнал и изхода на сигнала) от приблизително 0,5 ms. Това дава на Neuron професионално ниво на представяне , компактно и достъпно поместен в стабилна алуминиева кутия.
Компонентите са покрити с трайно елоксидно алуминиево покритие, осигуряващо степен на защита IP20.
Размерът на модула е 4 DIN модула. В опаковката е включен държач за DIN шина.
Сравнителна таблица на контролерите Neuron:
| Продукт | DI | DO | RO | AI | AO | RS485 | Общи черти |
| Тип S, размер на DIN шина: 4 модула = 7 cm | |||||||
| S103 | 4 | 4 | 1 | 1 | 1 | 1-Wire bus Ethernet 10/100 Mb 4×1.2 GHz CPU 1 GB RAM WiFi Bluetooth HDMI port | |
| S103-G* | 4 | 4 | 1 | 1 | 1 | ||
| S103-IQRF** | 4 | 4 | 1 | 1 | 1 | ||
| Тип M, размер на DIN шина: 8 модула = 14 cm | |||||||
| M103 | 12 | 4 | 8 | 1 | 1 | 1 | 1-Wire bus Ethernet 10/100 Mb 4×1.2 GHz CPU 1 GB RAM WiFi Bluetooth HDMI port |
| M203 | 20 | 4 | 14 | 1 | 1 | 1 | |
| M303 | 34 | 4 | 1 | 1 | 1 | ||
| M403 | 4 | 4 | 28 | 1 | 1 | 1 | |
| M503 | 10 | 4 | 5 | 5 | 5 | 2 | |
| Тип L, размер на DIN шина: 12 модула = 21 cm | |||||||
| L203 | 36 | 4 | 28 | 1 | 1 | 1 | 1-Wire bus Ethernet 10/100 Mb 4×1.2 GHz CPU 1 GB RAM WiFi Bluetooth HDMI port |
| L303 | 64 | 4 | 1 | 1 | 1 | ||
| L403 | 4 | 4 | 56 | 1 | 1 | 1 | |
| L503 | 24 | 4 | 19 | 5 | 5 | 2 | |
| L513 | 16 | 4 | 10 | 9 | 9 | 3 | |
| Разширителни модули, size on DIN шина: 4 модула = 7 cm | |||||||
| xS10 | 16 | 8 | 1 | Разширителните модули комуникират чрез Modbus. Възможно е да ги свържете към управляващото устройство чрез RS485 интерфейс. Разширителните модули са съвместими с всяко управляващо устройство с интерфейс RS485 и поддръжка на Modbus. | |||
| xS30 | 24 | 1 | |||||
| xS40 | 8 | 14 | 1 | ||||
| xS50 | 6 | 5 | 4 | 4 | 1 | ||
Технически данни:
HDMI-png-ly0e
Възможни приложения:
- Контрол на осветеност
- Контрол на котли
- Измерване на температура
- Дистанционно управление на дома
- Дистанционно управление на заключващи системи
- Изпращане на нотификации
- Мониторинг на енергоизползването
- Портал за други системи
- Напоителни системи
- Системи за управление на сгради
- ОВК контрол и регулиране
- SCADA (Supervisory Control And Data Acquisition) системи
UniPi Neuron устройствата могат да бъдат интегрирани чрез свързване с главния контролен блок посредством интерфейса Modbus. Modbus може да се използва за управление и интегриране на всяко устройство, поддържащо протокола.
Кратко описание на входовете и изходите:
Цифровите входове (DI) приемат двоични стойности (0/1, включване / изключване, отворени / затворени и други) И са подходящи за свързване на превключватели, сензори за движение, магнитни брави на прозорци или врати и др.
Цифровите изходи (DO) могат да се използват за управление на устройства с двоично състояние, като например мълниезащитни превключватели, управление на прозорци, дистанционен контрол на врати и т.н.
Аналоговите входове (AI) се използват за приемане на 0-10V напрежение или 0-20mA токови сигнали.Те могат да се използват за четене на данни от съответните сензори, като термометри. Потребителят може да регулира входния режим чрез съответния софтуер за управление.
Аналоговите изходи (АО) се използват за управление на външни устройства като трипътни клапани или топлообменници чрез 0-10V напрежение или 0-20mA токови сигнали.
Релейните изходи (RO) са предназначени за превключване на устройства с две състояния чрез променливо или постоянно напрежение.Релетата могат да се използват за превключване на котли, бойлери, електрически двигатели или други по-силни релета. релетата на Neuron устройствата са проектирани за 5А максимален ток и 250V променливо / 30V постоянно напрежение.
Към сайта на производителя.
