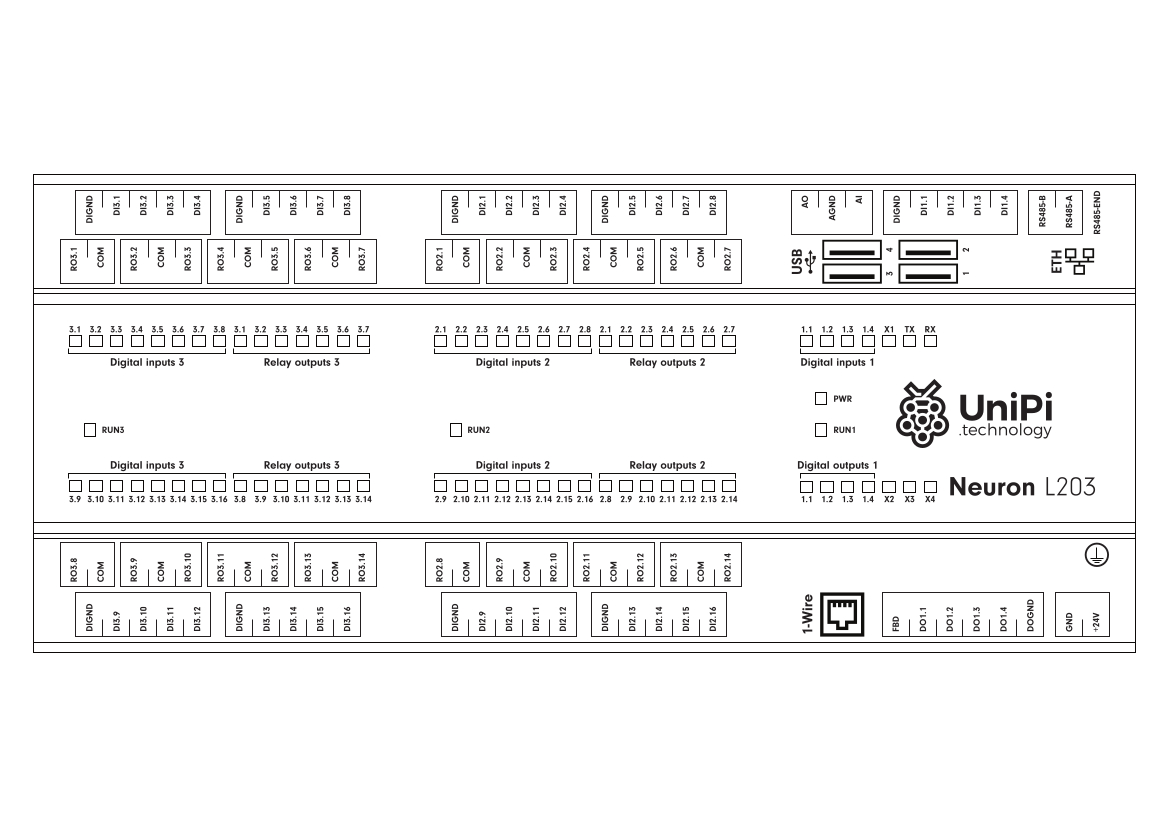

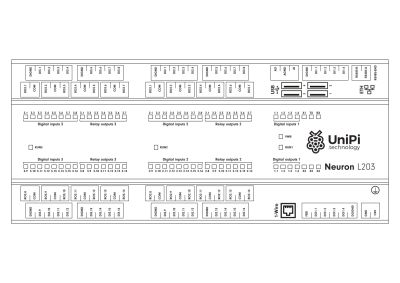

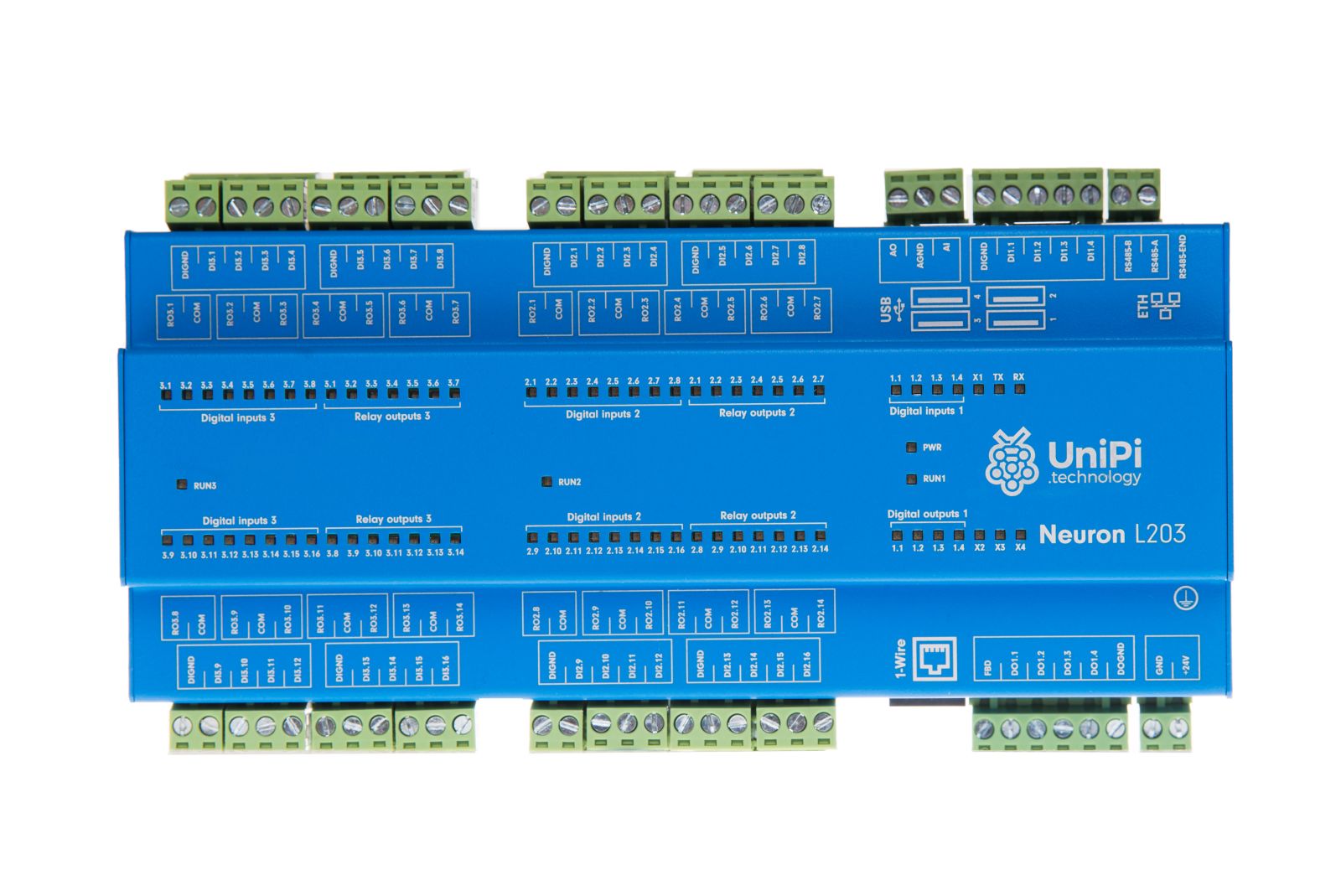

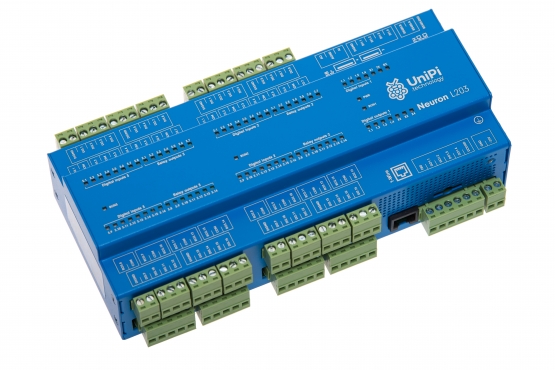

UniPi Neuron L203
Този артикул вече не се предлага
UniPi Neuron L203 е универсален блок за управление от модулната PLC продуктова гама на Neuron, предназначен за управление и регулиране на системи за автоматизация.
L203 е основен модел на линията Neuron L, която в сравнение с линиите Neuron S и Neuron M има повече I / O модули и по-големи размери.
L203 е основен модел на линията Neuron L, която в сравнение с линиите Neuron S и Neuron M има повече I / O модули и по-големи размери.
UniPi Neuron L203 е разширен вариант на модела M203 и както другите модели от сетията 200 , той е фокусиран върху по-голям брой цифрови входове и аналогови изходи. Това прави L203 подходящ за широки проекти за автоматизация.

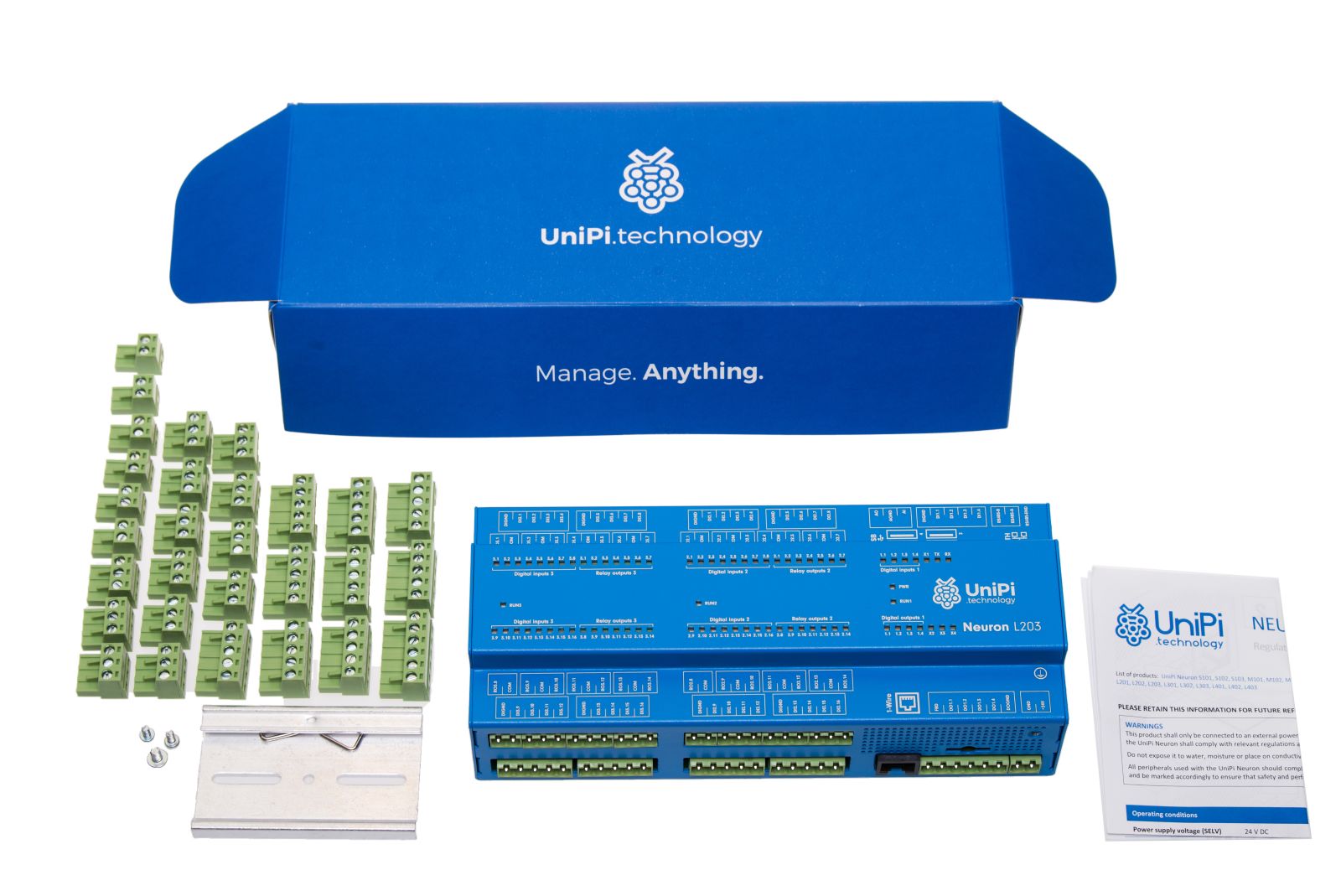

Стандартно, уредът е окомплектован с държач за монтаж на DIN шина. Необходимото пространство е 12 DIN модула (1 модул = 17,5 мм ширина).
Всички апарати на Neuron имат степен на защита IP20
Технически данни:
HDMI-png-ly0e
Възможни приложения:
UniPi Neuron устройствата могат да бъдат интегрирани чрез свързване с главния контролен блок посредством интерфейса Modbus. Modbus може да се използва за управление и интегриране на всяко устройство, поддържащо протокола.
Кратко описание на входовете и изходите:
Цифровите входове (DI) приемат двоични стойности (0/1, включване / изключване, отворени / затворени и други) И са подходящи за свързване на превключватели, сензори за движение, магнитни брави на прозорци или врати и др.
Цифровите изходи (DO) могат да се използват за управление на устройства с двоично състояние, като например мълниезащитни превключватели, управление на прозорци, дистанционен контрол на врати и т.н.
Аналоговите входове (AI) се използват за приемане на 0-10V напрежение или 0-20mA токови сигнали.Те могат да се използват за четене на данни от съответните сензори, като термометри. Потребителят може да регулира входния режим чрез съответния софтуер за управление.
Аналоговите изходи (АО) се използват за управление на външни устройства като трипътни клапани или топлообменници чрез 0-10V напрежение или 0-20mA токови сигнали.
Релейните изходи (RO) са предназначени за превключване на устройства с две състояния чрез променливо или постоянно напрежение.Релетата могат да се използват за превключване на котли, бойлери, електрически двигатели или други по-силни релета. релетата на Neuron устройствата са проектирани за 5А максимален ток и 250V променливо / 30V постоянно напрежение.
Към сайта на производителя.
Стандартно, уредът е окомплектован с държач за монтаж на DIN шина. Необходимото пространство е 12 DIN модула (1 модул = 17,5 мм ширина).
Всички апарати на Neuron имат степен на защита IP20
Сравнителна таблица на контролерите Neuron:
| Продукт | DI | DO | RO | AI | AO | RS485 | Общи черти |
| Тип S, размер на DIN шина: 4 модула = 7 cm | |||||||
| S103 | 4 | 4 | 1 | 1 | 1 | 1-Wire bus Ethernet 10/100 Mb 4×1.2 GHz CPU 1 GB RAM WiFi Bluetooth HDMI port | |
| S103-G* | 4 | 4 | 1 | 1 | 1 | ||
| S103-IQRF** | 4 | 4 | 1 | 1 | 1 | ||
| Тип M, размер на DIN шина: 8 модула = 14 cm | |||||||
| M103 | 12 | 4 | 8 | 1 | 1 | 1 | 1-Wire bus Ethernet 10/100 Mb 4×1.2 GHz CPU 1 GB RAM WiFi Bluetooth HDMI port |
| M203 | 20 | 4 | 14 | 1 | 1 | 1 | |
| M303 | 34 | 4 | 1 | 1 | 1 | ||
| M403 | 4 | 4 | 28 | 1 | 1 | 1 | |
| M503 | 10 | 4 | 5 | 5 | 5 | 2 | |
| Тип L, размер на DIN шина: 12 модула = 21 cm | |||||||
| L203 | 36 | 4 | 28 | 1 | 1 | 1 | 1-Wire bus Ethernet 10/100 Mb 4×1.2 GHz CPU 1 GB RAM WiFi Bluetooth HDMI port |
| L303 | 64 | 4 | 1 | 1 | 1 | ||
| L403 | 4 | 4 | 56 | 1 | 1 | 1 | |
| L503 | 24 | 4 | 19 | 5 | 5 | 2 | |
| L513 | 16 | 4 | 10 | 9 | 9 | 3 | |
| Разширителни модули, size on DIN шина: 4 модула = 7 cm | |||||||
| xS10 | 16 | 8 | 1 | Разширителните модули комуникират чрез Modbus. Възможно е да ги свържете към управляващото устройство чрез RS485 интерфейс. Разширителните модули са съвместими с всяко управляващо устройство с интерфейс RS485 и поддръжка на Modbus. | |||
| xS30 | 24 | 1 | |||||
| xS40 | 8 | 14 | 1 | ||||
| xS50 | 6 | 5 | 4 | 4 | 1 | ||
Технически данни:
HDMI-png-ly0e
Възможни приложения:
- Контрол на осветеност
- Контрол на котли
- Измерване на температура
- Дистанционно управление на дома
- Дистанционно управление на заключващи системи
- Изпращане на нотификации
- Мониторинг на енергоизползването
- Портал за други системи
- Напоителни системи
- Системи за управление на сгради
- ОВК контрол и регулиране
- SCADA (Supervisory Control And Data Acquisition) системи
UniPi Neuron устройствата могат да бъдат интегрирани чрез свързване с главния контролен блок посредством интерфейса Modbus. Modbus може да се използва за управление и интегриране на всяко устройство, поддържащо протокола.
Кратко описание на входовете и изходите:
Цифровите входове (DI) приемат двоични стойности (0/1, включване / изключване, отворени / затворени и други) И са подходящи за свързване на превключватели, сензори за движение, магнитни брави на прозорци или врати и др.
Цифровите изходи (DO) могат да се използват за управление на устройства с двоично състояние, като например мълниезащитни превключватели, управление на прозорци, дистанционен контрол на врати и т.н.
Аналоговите входове (AI) се използват за приемане на 0-10V напрежение или 0-20mA токови сигнали.Те могат да се използват за четене на данни от съответните сензори, като термометри. Потребителят може да регулира входния режим чрез съответния софтуер за управление.
Аналоговите изходи (АО) се използват за управление на външни устройства като трипътни клапани или топлообменници чрез 0-10V напрежение или 0-20mA токови сигнали.
Релейните изходи (RO) са предназначени за превключване на устройства с две състояния чрез променливо или постоянно напрежение.Релетата могат да се използват за превключване на котли, бойлери, електрически двигатели или други по-силни релета. релетата на Neuron устройствата са проектирани за 5А максимален ток и 250V променливо / 30V постоянно напрежение.
Към сайта на производителя.
