UniPi Neuron M203

UniPi Neuron M203 UniPi Neuron M203 2  3  4
Код: M203
Този продукт вече не се предлага

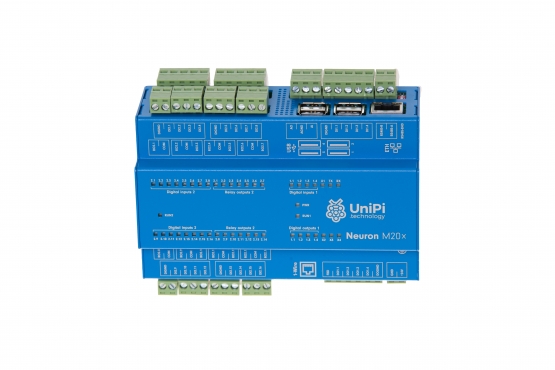

UniPi Neuron M203 е универсален блок за управление от модулната PLC продуктова гама на Neuron, предназначен за управление и регулиране на системи за автоматизация.
UniPi Neuron M203 е универсален блок за управление от модулната PLC продуктова гама на Neuron, предназначен за управление и регулиране на интелигентни строителни системи, системи за ОВК, индустриална автоматизация и други. Устройството може да се използва и за наблюдение на потреблението на енергия, за събиране на данни и тяхното съхранение в облака, или е възможно да се използва като шлюз за други устройства (котли, нагреватели и др.).

M203 предлага същата комбинация от цифрови и аналогови I / O модули и релейни изходи като M103, но в сравнение с M103, той разполага с допълнителна I / O група, увеличавайки броя на използваемите I / O модули. По този начин M203 предлага повече функционалност, като същевременно запазва същия размер като M103.

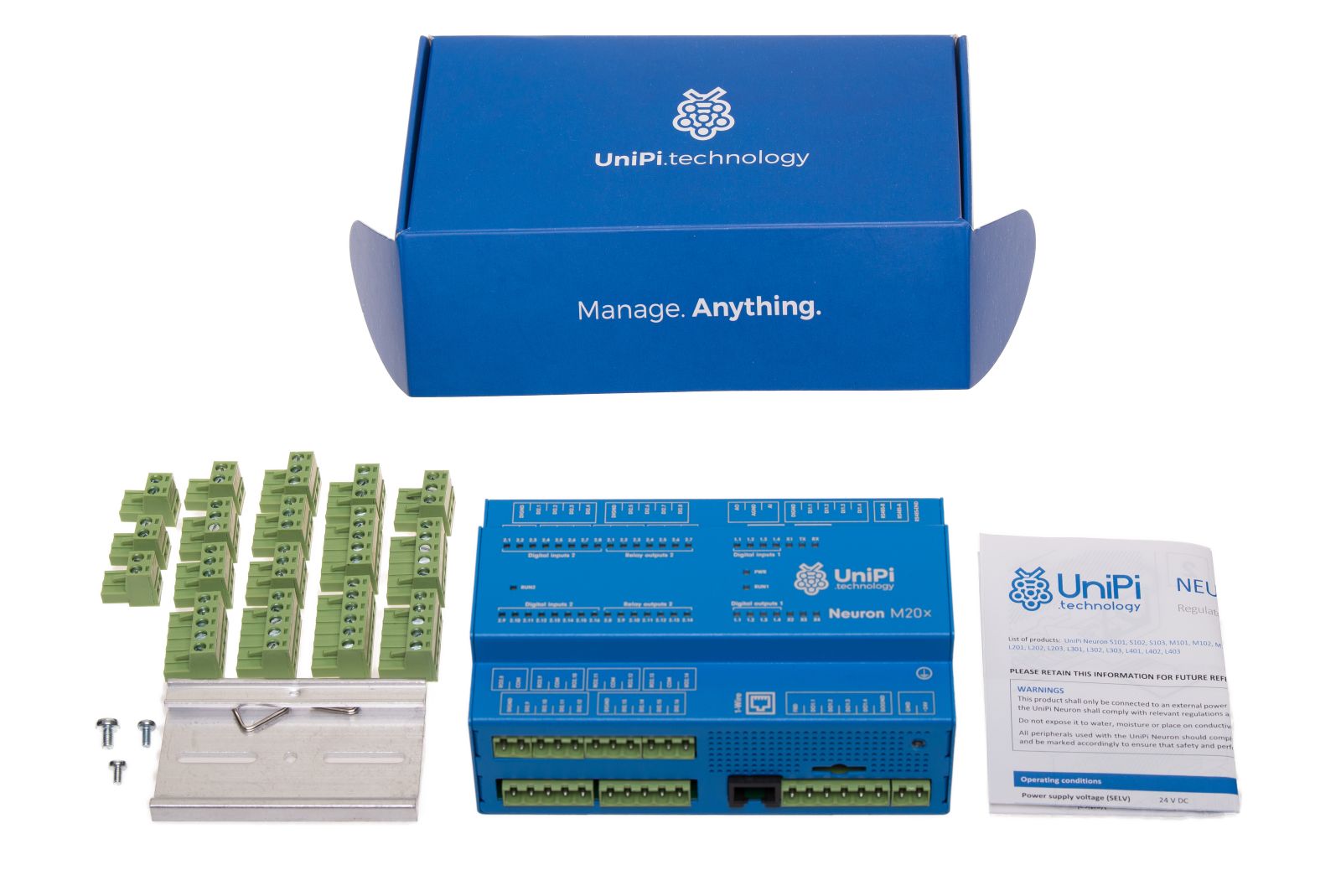

Стандартно, уредът е окомплектован с държач за монтаж на DIN шина. Необходимото пространство е 8 DIN модула (1 модул = 17,5 мм ширина).

Всички апарати на Neuron имат степен на защита IP20

Сравнителна таблица на контролерите Neuron:

ПродуктDIDOROAIAORS485Общи черти
Тип S, размер на DIN шина: 4 модула = 7 cm
S10344 1111-Wire bus
Ethernet 10/100 Mb
4×1.2 GHz CPU
1 GB RAM
WiFi
Bluetooth
HDMI port
S103-G*44 111
S103-IQRF**44 111
Тип M, размер на DIN шина: 8 модула = 14 cm
M10312481111-Wire bus
Ethernet 10/100 Mb
4×1.2 GHz CPU
1 GB RAM
WiFi
Bluetooth
HDMI port
M20320414111
M303344 111
M4034428111
M5031045552
Тип L, размер на DIN шина: 12 модула = 21 cm
L203364281111-Wire bus
Ethernet 10/100 Mb
4×1.2 GHz CPU
1 GB RAM
WiFi
Bluetooth
HDMI port
L303644 111
L4034456111
L50324419552
L51316410993
Разширителни модули, size on DIN шина: 4 модула = 7 cm
xS1016 8  1

Разширителните модули комуникират чрез Modbus. Възможно е да ги свържете към управляващото устройство чрез RS485 интерфейс. Разширителните модули са съвместими с всяко управляващо устройство с интерфейс RS485 и поддръжка на Modbus.

xS3024    1
xS408 14  1
xS506 5441

Технически данни:
HDMI-png-ly0e

Възможни приложения:
  • Контрол на осветеност
  • Контрол на котли
  • Измерване на температура
  • Дистанционно управление на дома
  • Дистанционно управление на заключващи системи
  • Изпращане на нотификации
  • Мониторинг на енергоизползването
  • Портал за други системи
  • Напоителни системи
  • Системи за управление на сгради
  • ОВК контрол и регулиране
  • SCADA (Supervisory Control And Data Acquisition) системи

1-Wire канала поддържа до 15 цифрови термометри.

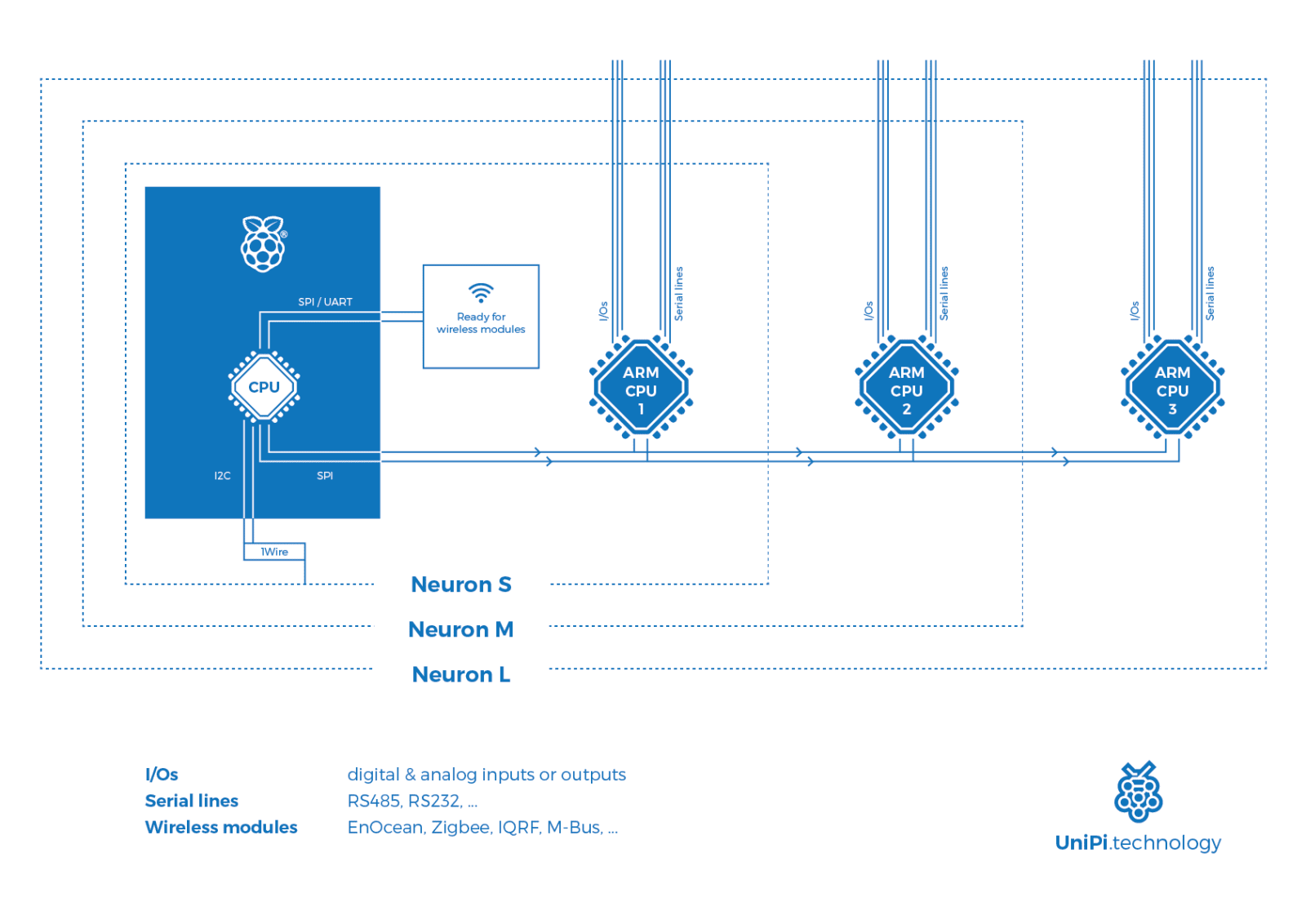

UniPi Neuron устройствата могат да бъдат интегрирани чрез свързване с главния контролен блок посредством интерфейса Modbus. Modbus може да се използва за управление и интегриране на всяко устройство, поддържащо протокола.

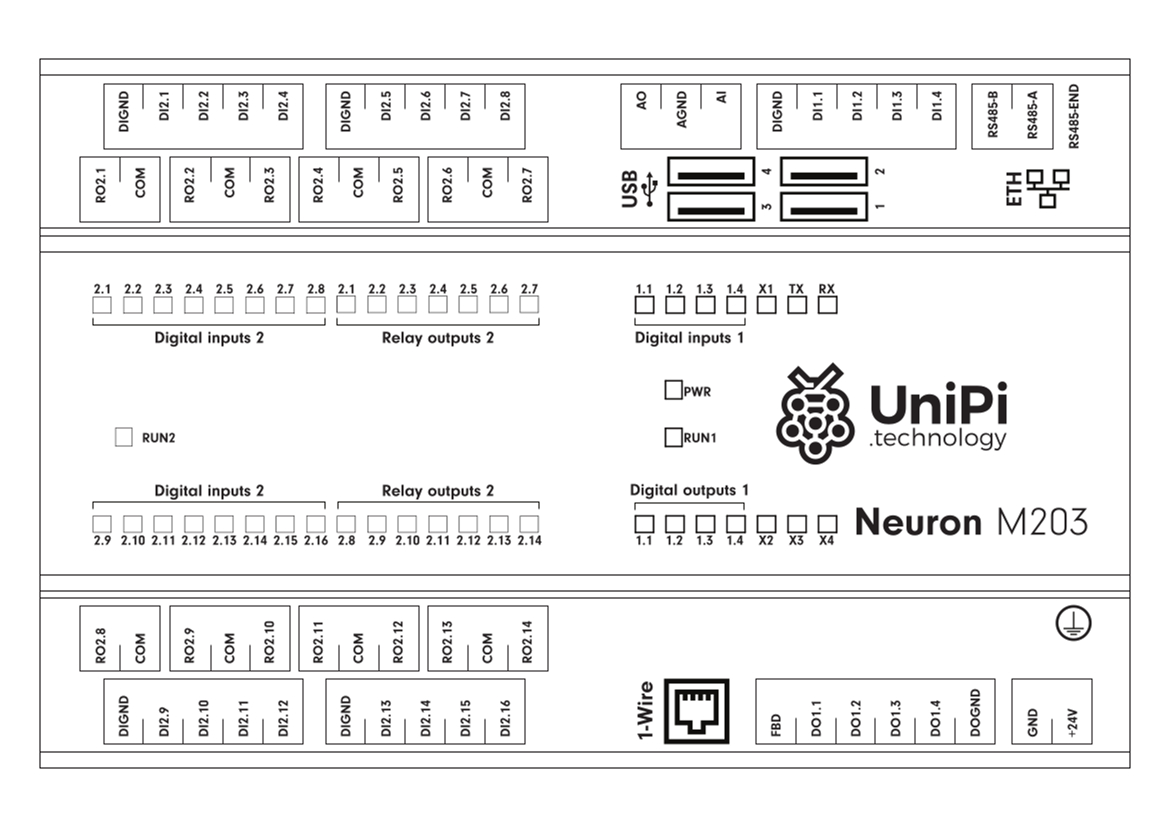

Кратко описание на входовете и изходите:
Цифровите входове (DI) приемат двоични стойности (0/1, включване / изключване, отворени / затворени и други) И са подходящи за свързване на превключватели, сензори за движение, магнитни брави на прозорци или врати и др.
Цифровите изходи (DO) могат да се използват за управление на устройства с двоично състояние, като например мълниезащитни превключватели, управление на прозорци, дистанционен контрол на врати и т.н.
Аналоговите входове (AI) се използват за приемане на 0-10V напрежение или 0-20mA токови сигнали.Те могат да се използват за четене на данни от съответните сензори, като термометри. Потребителят може да регулира входния режим чрез съответния софтуер за управление.
Аналоговите изходи (АО) се използват за управление на външни устройства като трипътни клапани или топлообменници чрез 0-10V напрежение или 0-20mA токови сигнали.
Релейните изходи (RO) са предназначени за превключване на устройства с две състояния чрез променливо или постоянно напрежение.Релетата могат да се използват за превключване на котли, бойлери, електрически двигатели или други по-силни релета. релетата на Neuron устройствата са проектирани за 5А максимален ток и 250V променливо / 30V постоянно напрежение.
